Une technique de fabrication appelée coulée par investissement, parfois appelée coulée à la cire perdue, produit des pièces précises avec des géométries complexes et des finitions de surface exquises. Cette procédure est utilisée dans des industries telles que la production industrielle, l'automobile, l'aérospatiale et la médecine pour créer des pièces de haute qualité avec moins d'usinage. Cependant, des procédures strictes de contrôle de qualité doivent être suivies à chaque étape pour garantir la cohérence et la fiabilité dans la coulée par investissement.

Sélection des Matériaux et Inspection

Le choix des matériaux appropriés est la première étape pour créer un processus de coulée par investissement de haute qualité. Des exigences strictes de qualité doivent être respectées tant pour les alliages métalliques utilisés pour la coulée que pour la cire utilisée pour créer les modèles.

Pour éviter les défauts dans le moule fini, la cire doit être stable dimensionnellement et exempte d'impuretés. De manière similaire, la viscosité contrôlée, les niveaux de pH et les qualités thermiques sont nécessaires pour les boues céramiques utilisées dans le moulage de la coque afin de garantir un moule constant et sans défaut.

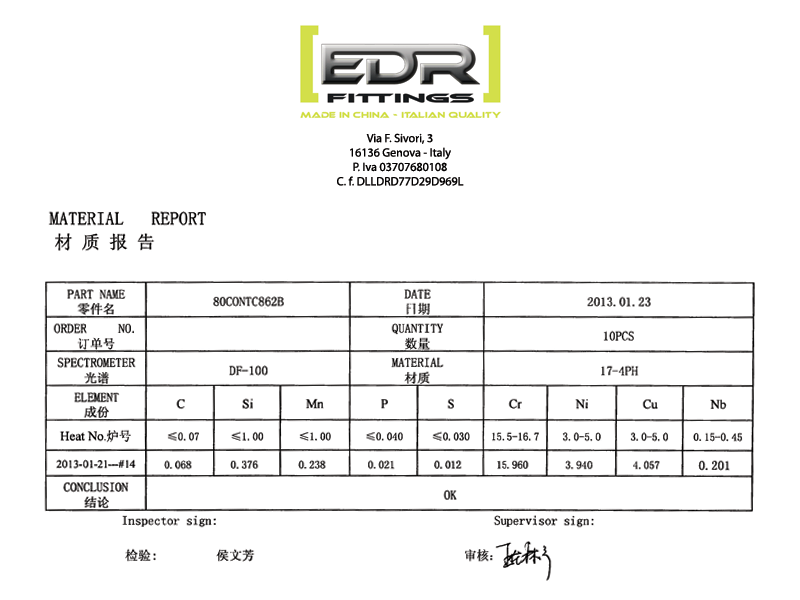

Pour confirmer leur composition chimique, les alliages métalliques utilisés dans la coulée par investissement, y compris l'aluminium, l'acier au carbone, l'acier inoxydable et les superalliages, doivent passer des tests rigoureux. L'analyse chimique et la spectroscopie aident à garantir l'uniformité des caractéristiques de l'alliage.

La conformité du métal avec les normes industrielles est vérifiée en complément par des tests avant la coulée, tels que les tests de propriétés mécaniques et l'analyse microstructurale. Pour plus d'informations sur les normes de qualité en métallurgie, consultez les normes AFNOR.

Contrôle de Qualité des Modèles en Cire

Étant donné que tout défaut dans le modèle en cire sera reproduit dans la coulée métallique finale, le modèle en cire est une partie essentielle de la coulée par investissement. Produire des pièces de haute qualité nécessite que le modèle en cire soit précis et cohérent.

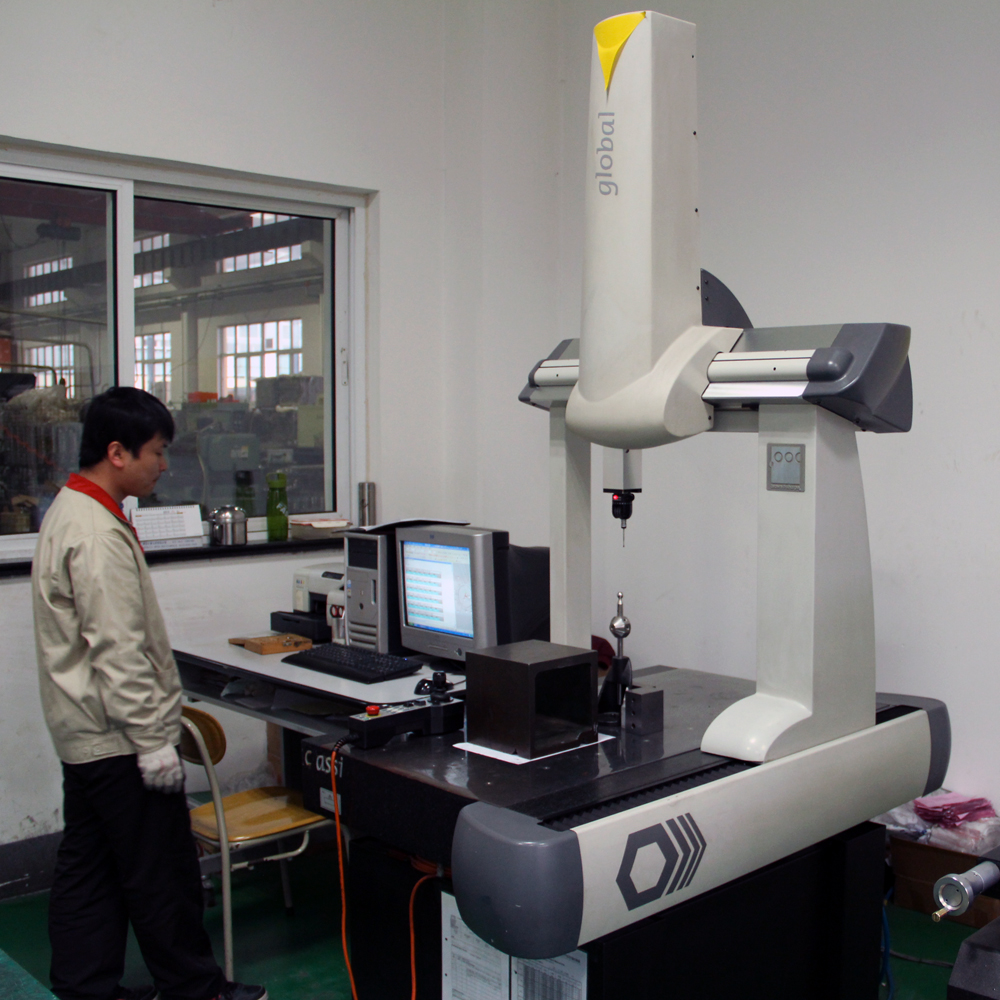

Des machines de mesure par coordonnées (CMM) et d'autres instruments de mesure sophistiqués sont utilisés dans les inspections dimensionnelles pour atteindre la précision. Avant de passer à l'étape suivante, ces instruments confirment que le design en cire satisfait aux exigences nécessaires.

Une autre mesure essentielle de contrôle de qualité est la détection des défauts de surface. La détection des fissures, des bulles ou d'autres défauts dans la cire se fait par des méthodes automatiques et des inspections visuelles. De plus, maintenir la pression d'injection correcte et la température de la cire protège contre les défauts internes comme les déformations et les vides, garantissant ainsi un modèle en cire cohérent.

Moulage de la Coque et Contrôle du Séchage

Étant donné que la coque céramique est utilisée comme moule tout au long du processus de coulée, sa résistance et son intégrité sont essentielles pour créer des composants sans défauts. Des défauts dans la pièce coulée finale peuvent résulter de toute faiblesse ou irrégularité dans la coque.

L'épaisseur de la couche céramique est régulièrement vérifiée pour garantir une application constante et préserver la qualité. Une épaisseur de coque constante aide à atteindre la précision dimensionnelle et à éviter les défauts lors du coulage du métal.

Comme un séchage irrégulier peut provoquer des fissures ou des déformations de la coque, un séchage et un durcissement appropriés sont particulièrement cruciaux. Pour garantir que la coque soit correctement durcie, des conditions de température et d'humidité contrôlées sont utilisées.

Afin d'éviter des défauts dans le produit fini, des techniques de tests non destructifs (NDT) comme les rayons X et les tests ultrasoniques sont également utilisées pour trouver des défauts internes de la coque avant que le métal ne soit coulé.

Contrôle du Coulage du Métal et de la Solidification

Dans la coulée par investissement, le versement du métal fondu dans la coque céramique est une étape cruciale où, si elle est mal gérée, la majorité des défauts peuvent survenir. Des contrôles stricts sont effectués sur la température, les niveaux d'impuretés et les vitesses de refroidissement pour garantir un produit final de haute qualité.

Pour éviter les défauts de retrait et les remplissages partiels du moule, un contrôle précis de la température est crucial. La température idéale pour couler le métal est suivie et maintenue à l'aide de caméras thermiques et de capteurs infrarouges.

Les procédures de dégazage et de filtration éliminent les gaz et les impuretés du métal fondu pour améliorer sa qualité, évitant ainsi la porosité et les inclusions dans le produit final.

Les vitesses de refroidissement contrôlées sont essentielles après le coulage du métal pour prévenir les tensions résiduelles, la ségrégation et les fissures. L'intégrité structurale et les qualités matérielles constantes de la coulée finale sont garanties par un contrôle minutieux du processus de solidification.

Inspection et Tests Post-Coulée

Des tests et des inspections approfondis sont réalisés pour confirmer la qualité de la coulée après que le métal ait durci et que la coque céramique ait été retirée. Cette phase est essentielle pour identifier et éliminer les défauts qui pourraient être apparus lors des étapes précédentes.

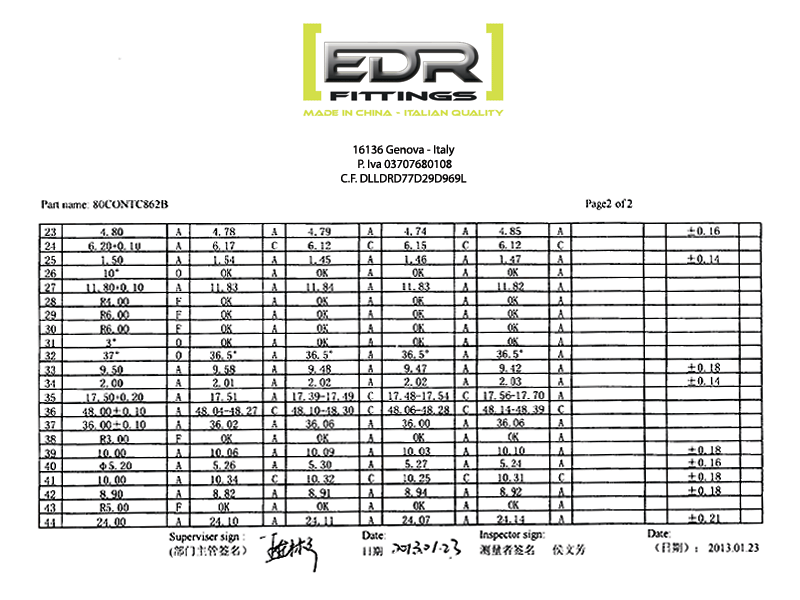

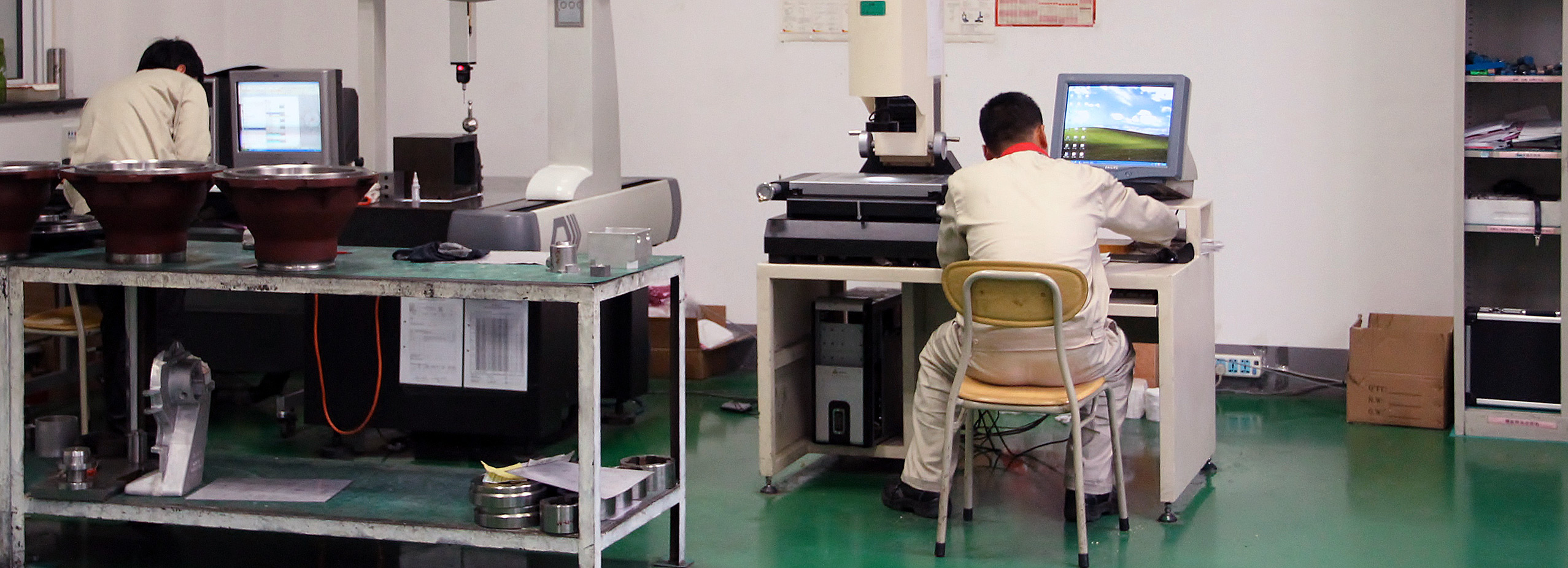

Pour s'assurer que le composant coulé satisfait aux exigences nécessaires, des inspections visuelles et dimensionnelles sont réalisées à l'aide de machines CMM, de scanners 3D et d'appareils de mesure de précision.

Les tests ultrasoniques évaluent l'intégrité structurale de la pièce, tandis que des techniques de tests non destructifs (NDT) comme la tomographie par rayons X et les scanners par rayons X sont utilisés pour trouver des vides internes, de la porosité ou des inclusions.

Les tests de pénétration de colorants aident également à détecter les fissures de surface qui ne seraient pas apparentes à l'œil nu. La conformité de la coulée avec les normes de performance est garantie par des tests mécaniques. Pour des informations détaillées sur les techniques NDT, référez-vous aux guides de la COFREND (Confédération Française pour les Essais Non Destructifs).

Les tests de traction et d'impact évaluent la résistance et la durabilité d'un matériau, tandis que les tests de dureté vérifient sa résistance à l'usure et à la déformation. Les fabricants peuvent garantir que seuls des articles de haute qualité atteindront la dernière étape de production en mettant en place ces tests rigoureux.

Contrôles de Qualité du Mécanique Final et Finition de Surface

Pour que de nombreuses pièces de coulée par investissement aient la surface et le fonctionnement appropriés, des processus secondaires tels que le machinage, le polissage, le traitement thermique et le revêtement sont nécessaires. Un contrôle de qualité dans ces étapes de post-traitement est crucial pour produire des pièces fiables.

Pour atteindre des tolérances serrées et affiner les spécifications, l'usinage CNC est fréquemment utilisé. Pendant cette phase, les inspections de qualité s'assurent que le produit fini respecte toutes les exigences.

Des tests de dureté et microstructuraux sont effectués pour vérifier l'efficacité du traitement thermique, si nécessaire. La durabilité et l'adhérence des techniques de finition de surface, y compris la peinture, le plaquage et l'anodisation, doivent également être examinées.

Les fabricants peuvent garantir que les composants de coulée par investissement ne sont pas seulement précis, mais aussi durables et magnifiquement finis en maintenant des contrôles de qualité stricts dans les étapes finales.

Traçabilité et Documentation

Chaque étape du processus de coulée par investissement est enregistrée et traçable grâce à un solide système de gestion de la qualité (QMS). Le maintien de normes de qualité élevées nécessite le respect des normes industrielles telles que ISO 9001, AS9100 (aérospatiale) et NADCAP (certification des processus spéciaux).

Les rapports d'analyse des défauts, les journaux de contrôle des processus, les rapports d'inspection et de test, et les rapports de certification des matériaux sont des exemples de documentation importante.

Grâce à la traçabilité complète que ces enregistrements offrent, les producteurs peuvent surveiller la qualité tout au long du processus de production. Un processus bien documenté facilite l'identification précoce des problèmes potentiels, garantissant ainsi un développement continu et une qualité constante des produits.

Conclusion

Dans le processus de précision de la coulée par investissement, le contrôle de qualité est essentiel pour garantir la fiabilité, la cohérence et la production sans défauts. Les procédures strictes aident les entreprises à respecter les normes élevées requises dans des secteurs tels que la fabrication industrielle, l'automobile et l'aérospatiale, de la sélection des matériaux à l'inspection finale.

Les fabricants peuvent réduire les défauts, minimiser les déchets et améliorer la satisfaction des clients en mettant en œuvre des techniques modernes d'inspection, des tests non destructifs et une surveillance en temps réel des processus. Travailler avec un fabricant qualifié qui accorde une grande importance au contrôle de la qualité et à l'ingénierie de précision est crucial si votre entreprise a besoin de services de coulée par investissement de haute qualité.
